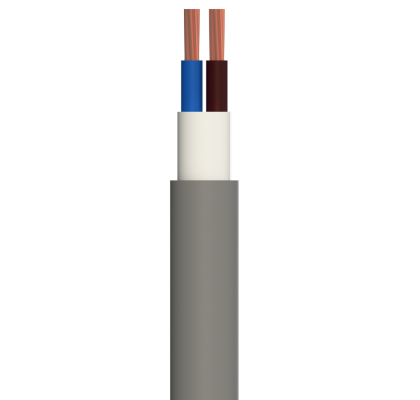

| Typ | PVC-isolierte, mehradrige Installationskabel |
|---|---|
| Struktur |

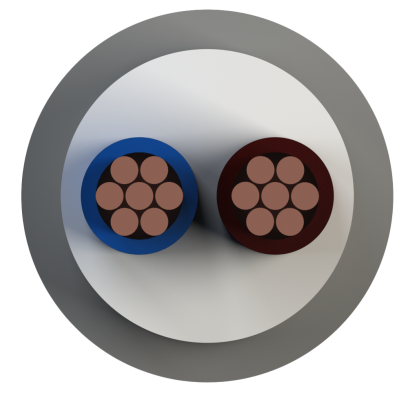

Leiter: Massives oder verseiltes Kupfer (Klasse 1 oder Klasse 2) Isolation: PVC: Polyvinylchlorid Füllung: PVC: Polyvinylchlorid Außenmantel: PVC: Polyvinylchlorid |
| Anwendungsbereiche | Unterputz- und Aufputzinstallationen in feuchten Bereichen ohne mechanische Beanspruchung |
| Standards | TS 9759, VDE 0250, IEC 60227 |
| Cu/PVC/PVC/PVC | ||||
|---|---|---|---|---|
| Nominaler Querschnitt (mm²) | Ungefährer Außendurchmesser (mm) | Ungefähres Nettogewicht (kg/km) | Max. Leiterwiderstand (Ω/km, 20°C) | Strombelastbarkeit (A) in Luft |
| 2x1,5 | 8,8 | 121 | 12,1 | 22 |
| 2x2,5 | 10,0 | 163 | 7,41 | 30 |
| 2x4 | 10,9 | 212 | 4,61 | 40 |
| 2x6 | 11,8 | 270 | 3,08 | 51 |
| 2x10 | 15,7 | 498 | 1,83 | 70 |
| 3x1,5 | 8,9 | 134 | 12,1 | 16,5 |
| 3x2,5 | 10,5 | 194 | 7,41 | 23 |
| 3x4 | 11,4 | 254 | 4,61 | 30 |
| 3x6 | 12,9 | 343 | 3,08 | 38 |
| 3x10 | 16,4 | 605 | 1,83 | 52 |
| 4x1,5 | 9,9 | 168 | 12,1 | 16,5 |
| 4x2,5 | 11,3 | 233 | 7,41 | 23 |
| 4x4 | 10,3 | 333 | 4,61 | 30 |
| 4x6 | 14,2 | 430 | 3,08 | 38 |
| 4x10 | 18,2 | 770 | 1,83 | 52 |
| 5x1,5 | 10,9 | 200 | 12,1 | 16,5 |
| 5x2,5 | 12,5 | 280 | 7,41 | 23 |
| 5x4 | 14,1 | 395 | 4,61 | 30 |
| 5x6 | 15,5 | 520 | 3,08 | 38 |
| 5x10 | 20,5 | 860 | 1,83 | 52 |
| Min. Biegeradius |
Wenn D ≤ 8, dann 4 x D Wenn 8 < D ≤ 12, dann 5 x D Wenn D > 12, dann 6 x D |
|---|---|
| Max. Kurzschlusstemperatur | 160 °C |
| Max. Betriebstemperatur | 70 °C |
| Nennspannung Uo/ | 300/500 V, 450/750 V |
| Prüfspannung | 2 kV / 2,5 kV |
| Vertikaler Flammenausbreitungstest für Einzelleiter | EN 60332-1 |
| Geringe Rauchentwicklung | EN 61034 |
