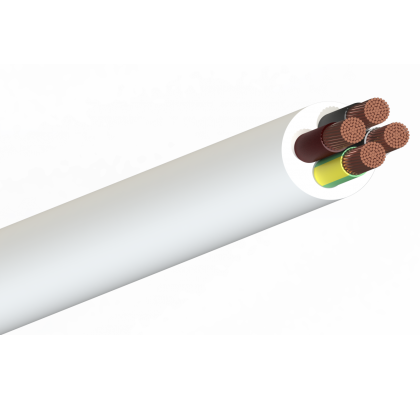

| Tipi | Halojensiz, Alev Geciktiricili, Çok Damarlı Bükülgen Kablolar |
|---|---|
| Yapısı |

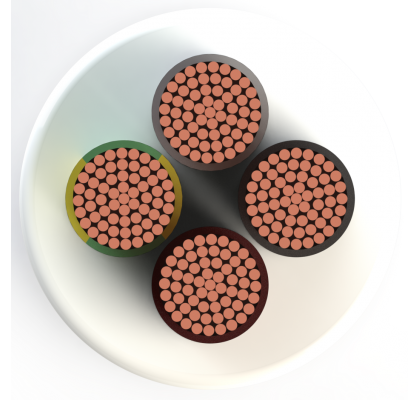

Ä°letken: Ä°nce çok telli bakır (Class 5) Dış Kılıf: LSZH: DüÅŸük duman yoÄŸunluklu, halojen içermez |
| Uygulama Alanları | Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi iÅŸlem merkezleri ve insanların yoÄŸun olarak bulunduÄŸu iÅŸ merkezleri ile yangına hassas bölgelerde kullanılır |
| Standartlar |
TS EN 50525-3-11 |

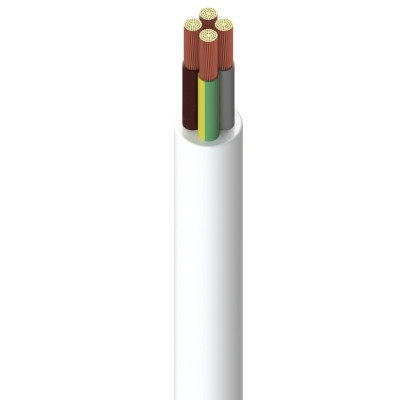

| H03Z1Z1-F (300/300 V) | Cu/LSZH/LSZH | |||
|---|---|---|---|---|
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | Ä°letken Direnci Max. (20 °C) (Ω/km) | Akım Taşıma Kapasitesi Havada (A) |
| 2x0,50 | 5,0 | 40 | 39,0 | 3 |
| 2x0,75 | 5,5 | 50 | 26,0 | 6 |
| 3x0,50 | 5,3 | 44 | 39,0 | 3 |
| 3x0,75 | 5,8 | 54 | 26,0 | 6 |
| 4x0,50 | 5,8 | 54 | 39,0 | 3 |
| 4x0,75 | 6,4 | 68 | 26,0 | 6 |
| H05Z1Z1-F (300/500 V) | ||||
|---|---|---|---|---|
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | Ä°letken Direnci Max. (20 °C) (Ω/km) | Akım Taşıma Kapasitesi Havada (A) |
| 2x0,75 | 6,3 | 57 | 26,0 | 6 |
| 2x1 | 6,6 | 65 | 19,5 | 10 |
| 2x1,5 | 7,4 | 84 | 13,3 | 16 |
| 2x2,5 | 9,1 | 130 | 7,98 | 25 |
| 2x4 | 10,4 | 180 | 4,95 | 32 |
| 3x0,75 | 6,7 | 68 | 26,0 | 6 |
| 3x1 | 7,0 | 78 | 19,5 | 10 |
| 3x1,5 | 8,1 | 106 | 13,3 | 16 |
| 3x2,5 | 9,9 | 164 | 7,98 | 25 |
| 3x4 | 11,3 | 228 | 4,95 | 32 |
| 4x0,75 | 7,3 | 83 | 26,0 | 6 |
| 4x1 | 7,9 | 101 | 19,5 | 10 |
| 4x1,5 | 9,1 | 134 | 13,3 | 16 |
| 4x2,5 | 10,8 | 201 | 7,98 | 25 |
| 4x4 | 12,3 | 281 | 4,95 | 32 |
| 5x0,75 | 8,1 | 102 | 26,0 | 6 |
| 5x1 | 8,6 | 121 | 19,5 | 10 |
| 5x1,5 | 10,0 | 166 | 13,3 | 16 |
| 5x2,5 | 12,0 | 250 | 7,98 | 25 |
| 5x4 | 13,9 | 366 | 4,95 | 32 |
| Min. bükülme yarıçapı |
D ≤ 12 ise: 5 x D D > 12 ise: 6 x D
|
|---|---|
| Maks. kısa devre sıcaklığı | 150 °C |
| Maks. çalışma sıcaklığı | 60 °C |
| Beyan gerilimi Uo/U | 300/500 V |
| Deney gerilimi | 2 kV |
| Tek kablo düÅŸey alev yayılma testi | EN 60332-1 |
| DüÅŸük duman yoÄŸunluÄŸu | EN 61034 |
| Halojensiz | EN 50255-1, EN 50267 |
