| Tipi |

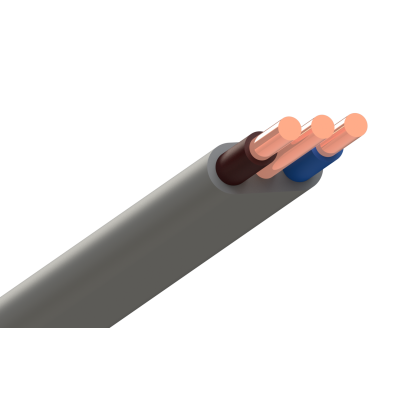

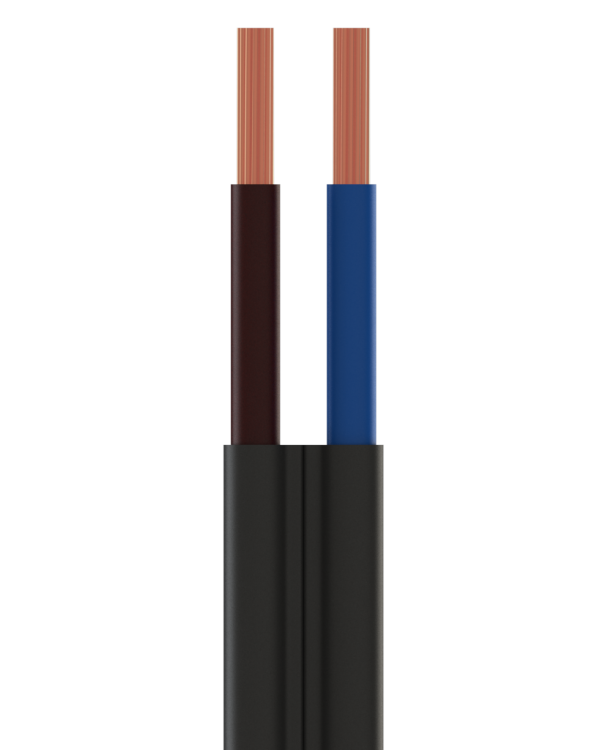

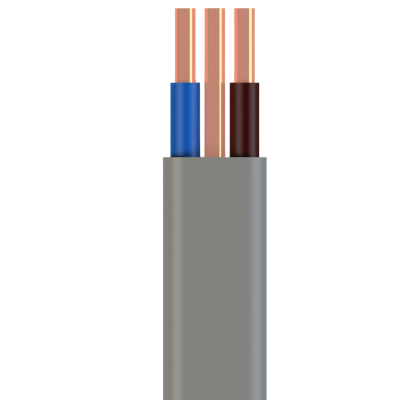

Pvc İzoleli, Pvc Kılıflı Yassı Kablolar |
|---|---|
| Yapısı |

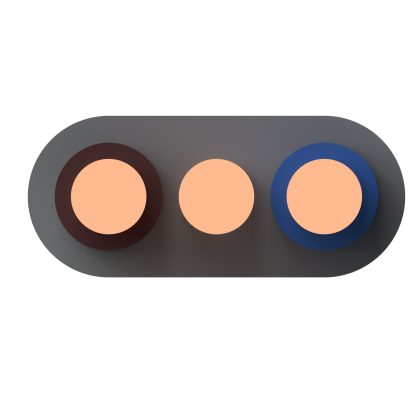

Ä°letken: Som veya örgülü bakır (Sınıf 1 veya Sınıf 2) Ä°zolasyon: Polivinil klorür (PVC) Dış Kılıf: Polivinil klorür (PVC) |
| Uygulama Alanları | Mekanik zorlanmaların olmadığı rutubetli yerlerde sıva altı ve sıva üstü tesisatlar. |
| Standartlar | BS 6004:2012 |
| Cu/PVC/PVC | ||||
|---|---|---|---|---|
|
Nominal Kesit m² |
Yaklaşık Dış Çap mm |
Yaklaşık Net Ağırlık kg/km |
Ä°letken Direnci Max. ohm/km (20°C) |
Akım Taşıma Kapasitesi Havada(A) |
| 2x1,5+1 | 4,5x4,5–5,3x6,6 | 48 | 12,1 / 18,1 | 16 |
| 2x1+1 | 3,9x7,2–4,8x8,7 | 67 | 18,10 | 13 |
| 2x1,5+1 | 4,8x8,1–5,3x9,7 | 80 | 12,1 / 18,1 | 16 |
| 2x2,5+1,5 | 5,1x9,6–6,1x11,7 | 120 | 7,41 / 12,1 | 21 |
| 2x4+1,5 | 5,7x10,8–6,8x13,1 | 172 | 4,61 / 12,1 | 27 |
| 2x6+2,5 | 6,4x12,4–7,5x15,0 | 235 | 3,08 / 7,41 | 34 |
| 2x10+4 | 7,9x15,6–9,8x19,3 | 373 | 1,83 / 4,61 | 45 |
| 2x16+6 | 9,8x18,1–10,8x21,9 | 589 | 1,15 / 3,08 | 57 |
| 3x1 | 3,9x7,4–4,8x11,4 | 91 | 18,1 | 13 |
| 3x1,5 | 4,5x8,1–5,3x12,9 | 117 | 12,1 / 18,1 | 16 |
| 3x2,5+1,5 | 5,1x12,6–6,2x15,3 | 172 | 7,41 / 12,1 | 21 |
| Min. bükülme yarıçapı |
|
|---|---|
| Beyan gerilim | 300/500 V |
| Maks. çalışma sıcaklığı | 70 °C |
| Deney gerilimi | 2 kV |
| Maks. kısa devre sıcaklığı |
160 °C |
| Tek kablo düÅŸey alev yayılma testi | EN 60332-1 |
| KurÅŸunsuz |
