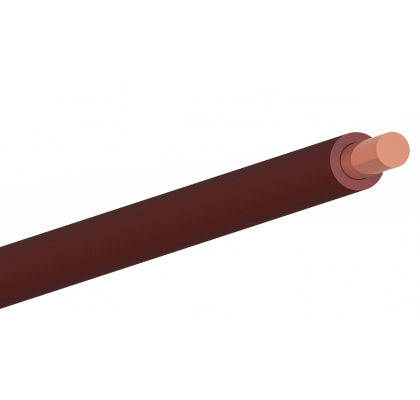

| Tipi | PVC İzoleli, Tek Damarlı Tesisat Kabloları |
|---|---|

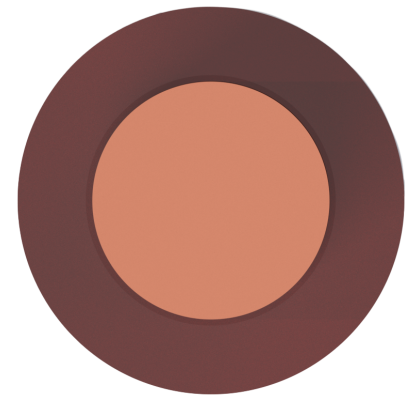

| Yapısı |
Ä°letken: Tek telli som bakır (Class 1) Ä°zolasyon: PVC: Polivinil klorür |
| Uygulama Alanları | Kapalı ve kuru yerlerde, panolarda, sabit tesislerde, sıva altı ve sıva üstü tesisatlarda kullanılır |
| Standartlar |
TS EN 50525-2-31, BS EN 50525-2-31, DIN EN 50525-2-31, IEC 60227-3 |

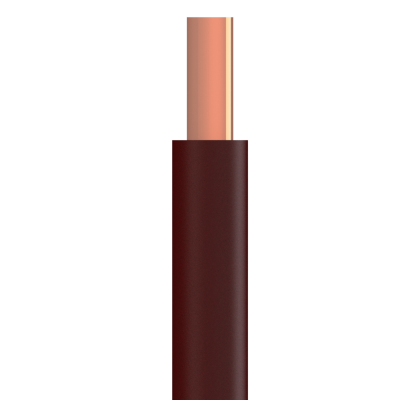

| H05V-U (300/500 V) / 2491X | Cu/PVC | ||||
|---|---|---|---|---|---|
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | Ä°letken Direnci Max. (20 °C) (Ω/km) | Akım Taşıma Kapasitesi Boruda (A) | Akım Taşıma Kapasitesi Havada (A) |
| 0,5 | 2,0 | 9 | 36,0 | - | - |
| 0,75 | 2,2 | 12 | 24,5 | - | 16 |
| 1 | 2,4 | 13 | 18,1 | 11 | 19 |
| H07V-U (450/750 V) / 6491X | |||||
|---|---|---|---|---|---|
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | Ä°letken Direnci Max. (20 °C) (Ω/km) | Akım Taşıma Kapasitesi Boruda (A) | Akım Taşıma Kapasitesi Havada (A) |
| 1,5 | 2,7 | 21 | 12,1 | 14,5 | 24 |
| 2,5 | 3,2 | 34 | 7,41 | 19,5 | 32 |
| 4 | 3,7 | 50 | 4,61 | 26 | 42 |
| 6 | 4,2 | 71 | 3,08 | 34 | 54 |
| 10 | 5,4 | 116 | 1,83 | 46 | 73 |
| Min. bükülme yarıçapı |
D ≤ 8 ise: 4 x D 8 < D ≤ 12 ise: 5 x D D > 12 ise: 6 x D
|
|---|---|
| Maks. kısa devre sıcaklığı | 160 °C |
| Maks. çalışma sıcaklığı | 70 °C |
| Beyan gerilimi Uo | 300/500 V, 450/750 V |
| Deney gerilimi | 2 kV / 2,5 kV |
| Tek kablo düÅŸey alev yayılma testi | EN 60332-1 |
| KurÅŸunsuz |
