| Tipi | PVC İzoleli, Tesisat Kabloları |
|---|---|
| Yapısı |

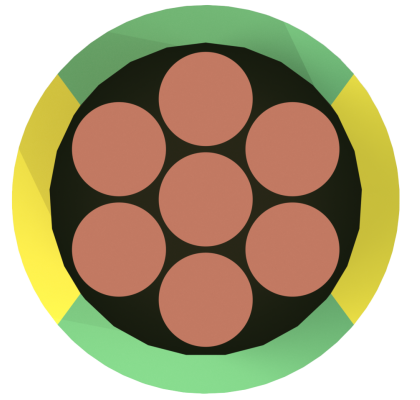

Ä°letken: Örgülü bakır (Class 2) Ä°zolasyon: PVC: Polivinil klorür |
| Uygulama Alanları | Kapalı ve kuru yerlerde, panolarda, sabit tesislerde, sıva altı ve sıva üstü tesisatlarda kullanılır |
| Standartlar | TS EN 50525-2-31, BS EN 50525-2-31, DIN EN 50525-2-31, IEC 60227-3 |

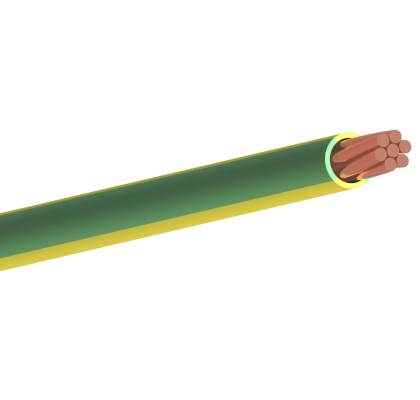

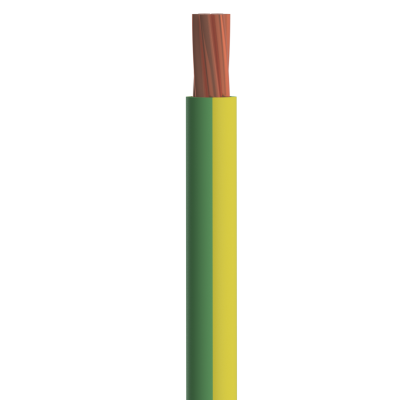

| H07V-R (450/750 V) / 6491X | Cu/PVC | ||||
|---|---|---|---|---|---|
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | Ä°letken Direnci Max. (20 °C) (Ω/km) | Akım Taşıma Kapasitesi Boruda (A) | Akım Taşıma Kapasitesi Havada (A) |
| 1,5 | 3,0 | 21 | 12,1 | 14,5 | 24 |
| 2,5 | 3,6 | 32 | 7,41 | 19,5 | 32 |
| 4 | 4,2 | 48 | 4,61 | 26 | 42 |
| 6 | 4,8 | 67 | 3,08 | 34 | 54 |
| 10 | 5,9 | 110 | 1,83 | 46 | 73 |
| 16 | 6,9 | 181 | 1,15 | 61 | 98 |
| 25 | 8,2 | 280 | 0,727 | 80 | 129 |
| 35 | 9,3 | 382 | 0,524 | 99 | 158 |
| 50 | 10,8 | 542 | 0,387 | 119 | 198 |
| 70 | 12,4 | 745 | 0,268 | 151 | 245 |
| 95 | 14,5 | 1010 | 0,193 | 182 | 292 |
| 120 | 15,9 | 1260 | 0,153 | 210 | 344 |
| 150 | 17,7 | 1575 | 0,124 | 240 | 391 |
| 185 | 19,8 | 1945 | 0,0991 | 273 | 448 |
| 240 | 22,8 | 2520 | 0,0754 | 320 | 528 |
| 300 | 25,2 | 2950 | 0,0601 | - | 645 |
| 400 | 31,2 | 3740 | 0,0470 | - | 770 |
| 500 | 35,6 | 4820 | 0,0366 | - | - |
| 630 | 37,6 | 6145 | 0,0283 | - | - |
| Min. bükülme yarıçapı |
D ≤ 8 ise: 4 x D 8 < D ≤ 12 ise: 5 x D D > 12 ise: 6 x D
|
|---|---|
| Maks. kısa devre sıcaklığı | 160 °C |
| Maks. çalışma sıcaklığı | 70 °C |
| Beyan gerilimi Uo | 450/750 V |
| Deney gerilimi | 2,5 kV |
| Tek kablo düÅŸey alev yayılma testi | EN 60332-1 |
| KurÅŸunsuz |
