| Tipi | Soğuğa Dayanıklı Esnek Kablolar |
|---|---|
| Yapısı |

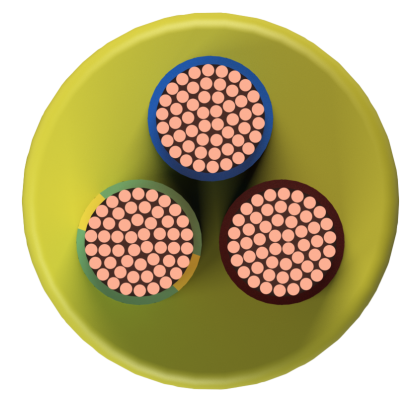

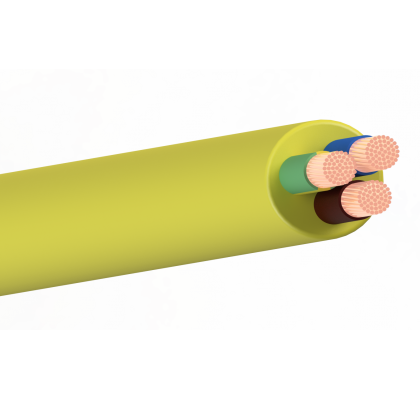

Ä°letken: Ä°nce çok telli bakır (Class 5) Yalıtım: CR-PVC: SoÄŸuÄŸa dayanıklı polivinil klorür Dış Kılıf: CR-PVC: SoÄŸuÄŸa dayanıklı polivinil klorür |
| Uygulama Alanları | DüÅŸük sıcaklıklarda ve az mekanik zorlamalı alçak gerilim ev aletlerinde kullanılır |
| Standartlar | BS 6004:2012 |

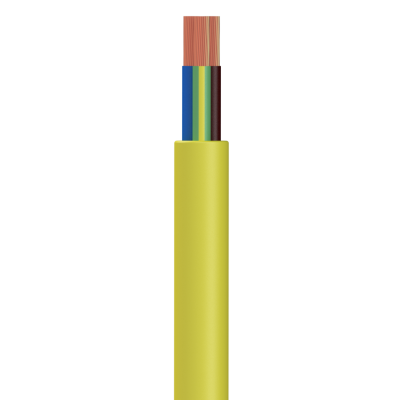

| A05V3V3-F ARCTIC (300/500 V) / 318A | Cu/CR-PVC/CR-PVC | |||
|---|---|---|---|---|
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | Ä°letken Direnci Max. (20 °C) (Ω/km) | Akım Taşıma Kapasitesi Havada (A) |
| 2x0,75 | 6,3 | 57 | 26,0 | 6 |
| 2x1 | 6,6 | 65 | 19,5 | 10 |
| 2x1,50 | 7,8 | 91 | 13,3 | 16 |
| 2x2,5 | 9,1 | 130 | 7,98 | 25 |
| 2x4 | 10,6 | 184 | 4,95 | 32 |
| 3x0,75 | 6,7 | 68 | 26,0 | 6 |
| 3x1 | 7,0 | 78 | 19,5 | 10 |
| 3x1,5 | 8,1 | 106 | 13,3 | 16 |
| 3x2,5 | 9,9 | 163 | 7,98 | 25 |
| 3x4 | 11,3 | 227 | 4,95 | 32 |
| 4x0,75 | 7,3 | 82 | 26,0 | 6 |
| 4x1 | 7,9 | 100 | 19,5 | 10 |
| 4x1,5 | 9,0 | 134 | 13,3 | 16 |
| 4x2,5 | 10,8 | 201 | 7,98 | 25 |
| 4x4 | 12,3 | 280 | 4,95 | 32 |
| 5x0,75 | 8,1 | 102 | 26,0 | 6 |
| 5x1 | 8,6 | 120 | 19,5 | 10 |
| 5x1,5 | 10,0 | 166 | 13,3 | 16 |
| 5x2,5 | 12,0 | 249 | 7,98 | 25 |
| 5x4 | 13,9 | 355 | 4,95 | 32 |
| Min. bükülme yarıçapı |
D ≤ 12 ise: 5 x D D > 12 ise: 6 x D |
|---|---|
| Beyan gerilim | 300/500 V |
| Maks. çalışma sıcaklığı | 60 °C |
| Deney gerilimi | 2 kV |
| Maks. kısa devre sıcaklığı |
160 °C |
| Tek kablo düÅŸey alev yayılma testi | EN 60332-1 |
