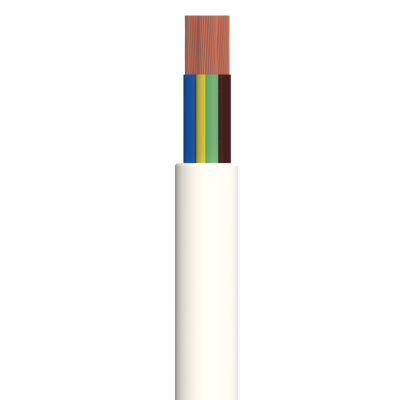

| Tipi | PVC Ä°zoleli, Çok Damarlı, Bükülgen Ä°letkenli Kablolar |
|---|---|

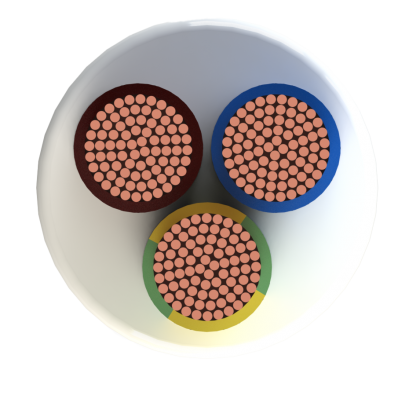

| Yapısı |
Ä°letken: Ä°nce çok telli bakır (Class 5) Dış Kılıf:Polivinil klorür (PVC) |
| Uygulama Alanları | Az mekanik zorlamalı ve rutubetli yerlerde kullanılan ev gereçlerinde kullanılır. |
| Standartlar | TS EN 50525-2-11, BS EN 50525-2-11, DIN EN 50525-2-11, IEC 60227-5 |
| H05VV-F (300/500 V) / 318Y | Cu/PVC/PVC | |||
|---|---|---|---|---|
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | Ä°letken Direnci Max. (20 °C) (Ω/km) | Akım Taşıma Kapasitesi Havada (A) |
| 2x0,75 | 5,9 | 55 | 26,0 | 6 |
| 2x1 | 6,3 | 64 | 19,5 | 10 |
| 2x1,5 | 7,2 | 87 | 13,3 | 16 |
| 2x2,5 | 8,9 | 133 | 7,98 | 25 |
| 2x4 | 10,9 | 184 | 4,95 | 32 |
| 3x0,75 | 6,3 | 65 | 26,0 | 6 |
| 3x1 | 6,7 | 75 | 19,5 | 10 |
| 3x1,5 | 7,8 | 106 | 13,3 | 16 |
| 3x2,5 | 9,6 | 163 | 7,98 | 25 |
| 3x4 | 11,0 | 226 | 4,95 | 32 |
| 4x0,75 | 6,8 | 77 | 26,0 | 6 |
| 4x1 | 7,4 | 93 | 19,5 | 10 |
| 4x1,5 | 8,7 | 131 | 13,3 | 16 |
| 4x2,5 | 10,5 | 197 | 7,98 | 25 |
| 4x4 | 12,0 | 275 | 4,95 | 32 |
| 5x0,75 | 7,8 | 97 | 26,0 | 6 |
| 5x1 | 8,3 | 113 | 19,5 | 10 |
| 5x1,5 | 9,9 | 164 | 13,3 | 16 |
| 5x2,5 | 12,8 | 248 | 7,98 | 25 |
| 5x4 | 13,6 | 347 | 4,95 | 32 |
​​​​​​
| Min. bükülme yarıçapı |
D ≤ 12 ise: 5 x D D > 12 ise: 6 x D |
|---|---|
| Beyan gerilim | 300/500 V |
| Maks. çalışma sıcaklığı | 60 °C |
| Deney gerilimi | 2 kV |
| Maks. kısa devre sıcaklığı |
150 °C |
| Tek kablo düÅŸey alev yayılma testi | EN 60332-1 |
| KurÅŸunsuz |
